4.2.1 Schnittstellenübersicht
Computeranschlüsse lassen sich an Form, Größe, Kontaktanordnung und Kennzeichnung erkennen. Für eine sichere Zuordnung müssen Steckerfamilie, Signalstandard und Verwendungszweck getrennt betrachtet werden. Diese Übersicht ordnet aktuelle und historische USB-, Netzwerk-, Audio-, Video- und Peripherieschnittstellen systematisch ein.
Steckerform, Schnittstelle und Funktion unterscheiden
Eine Buchse verrät nicht immer, welche Funktionen ein Gerät unterstützt. USB-C kann je nach Gerät nur USB-2.0-Daten, schnelle USB-Verbindungen, DisplayPort Alt Mode, USB Power Delivery, USB4 oder Thunderbolt bereitstellen. Umgekehrt kann dasselbe Protokoll unterschiedliche Stecker verwenden: USB 2.0 existiert beispielsweise mit Standard-A, Standard-B, Mini-B, Micro-B und USB-C.
Auch identisch aussehende D-Sub- oder Mini-DIN-Stecker wurden für verschiedene Signale verwendet. Vor dem Anschließen müssen deshalb Beschriftung, Handbuch und Pinbelegung berücksichtigt werden. Niemals allein nach Form oder Farbe anschließen, wenn der Zweck nicht eindeutig ist.
Der Begriff „Legacy“ bezeichnet ältere Technik, die durch neuere Standards weitgehend abgelöst wurde, aber aus Kompatibilitätsgründen oder in bestehenden Anlagen weiterhin vorkommt. Legacy bedeutet nicht automatisch funktionslos oder unbrauchbar; für neue Systeme wird die Technik jedoch normalerweise nicht mehr bevorzugt.
- Mechanik: Passt der Stecker ohne Kraft und stimmt die Verriegelung?
- Signal: Liefert die Quelle analog, digital, elektrisch oder optisch das erwartete Signal?
- Protokoll: Sprechen beide Seiten dieselben Kommunikationsregeln?
- Leistung: Sind Spannung, Strom und Power-Delivery-Profil kompatibel?
- Kabel: Unterstützt es Datenrate, Video, Laden und erforderliche Länge?
Heute häufig anzutreffende Anschlüsse
Die folgenden realen Fotos zeigen typische aktuelle Anschlüsse. VGA und DVI sind heute Legacy-Technik, kommen aber weiterhin an älteren Monitoren, Beamern und Industrieanlagen vor und gehören deshalb zur praktischen Wiedererkennung.
USB-Anschlussfamilie
| Bauform | Typische Verwendung | Heutige Einordnung |
|---|---|---|

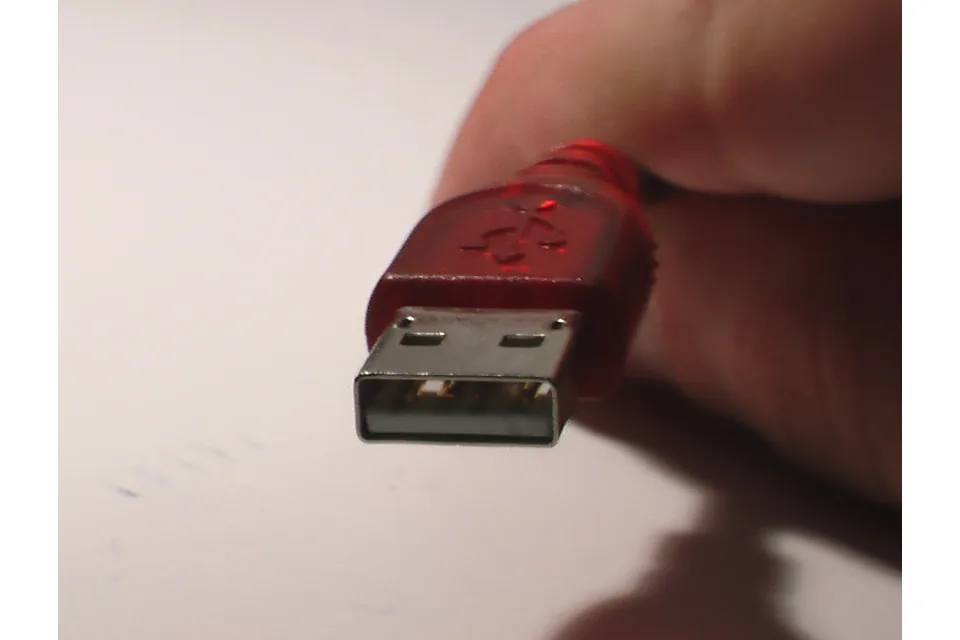

| Standard-A | Hostseite an PCs, Ladegeräten, Hubs und Konsolen | Sehr verbreitet; USB 2.0 und schnellere Varianten existieren. Nicht beidseitig steckbar. |
| Standard-B | Drucker, Scanner, Audiointerfaces und Messgeräte | Weiterhin an spezialisierten Geräten; größere nahezu quadratische Form. |
| Mini-B | Ältere Kameras, Navigationsgeräte und externe Laufwerke | Legacy; weitgehend durch Micro-B und USB-C ersetzt. |
| Micro-B | Ältere Smartphones, Zubehör und USB-2.0-Geräte | Legacy, aber noch häufig vorhanden. USB-3.x-Micro-B besitzt einen breiteren Zusatzteil. |
| USB-C | Computer, Smartphones, Docks, Displays und Stromversorgung | Aktuelle universelle Steckerform. Datenrate und Zusatzfunktionen müssen separat angegeben sein. |
Netzwerk, Telefon und serielle Kommunikation
| Anschluss | Erkennungsmerkmal | Verwendung und Status |
|---|---|---|

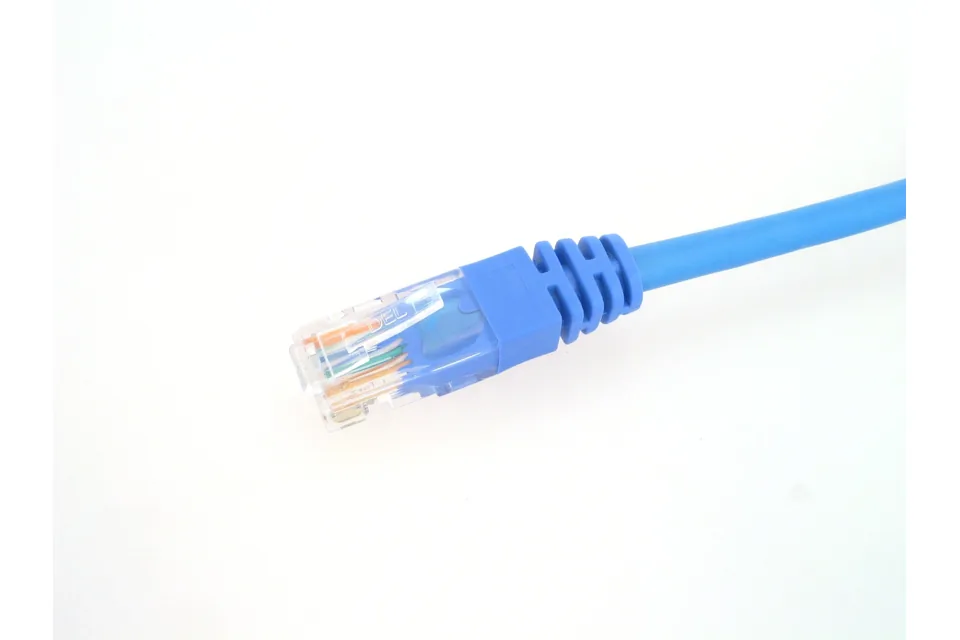

| 8P8C („RJ45“) | Breiter Modularstecker mit acht Kontaktpositionen und Rastnase | Twisted-Pair-Ethernet. Die technisch genaue Bezeichnung der Steckerbauform ist 8P8C; RJ45 wird umgangssprachlich verwendet. |
| RJ11/RJ12-artige Modularstecker | Schmaler als 8P8C und mit weniger Kontaktpositionen | Telefon, Analogmodem oder andere Niederspannungsanwendungen; mechanische Ähnlichkeit bedeutet keine Ethernet-Kompatibilität. |
| DE-9 für RS-232 | D-Sub mit neun Kontakten in zwei Reihen | Serielle COM-Schnittstelle für Modems, Konsolen, Mess- und Industriehardware. Häufig ungenau „DB9“ genannt. |
| DB-25 für RS-232 | Großer D-Sub mit 25 Kontakten | Frühere vollständige RS-232-Belegung; dieselbe Bauform wurde am PC auch für parallele Ports verwendet. |
| Apple Desktop Bus (ADB) | Mini-DIN mit vier Kontakten | Historische Apple-Schnittstelle für Tastatur, Maus und weitere Eingabegeräte. |
| Macintosh Serial | Mini-DIN, typischerweise acht Kontakte | Historische serielle Apple-Schnittstelle für Drucker, Modem und AppleTalk. |
| AAUI | Kompakter 14-poliger Apple-Anschluss | Historische Apple Attachment Unit Interface für externe Ethernet-Transceiver. |
Tastatur-, Maus- und Game-Anschlüsse
| Anschluss | Erkennungsmerkmal | Einordnung |
|---|---|---|
| PS/2 | Sechspolige Mini-DIN-Buchse; häufig violett für Tastatur und grün für Maus | Legacy-Schnittstelle. Farbkennzeichnung ist eine Konvention, keine technische Garantie; Kombibuchsen unterstützen beide Gerätearten. |
| AT-Tastatur | Großer fünfpoliger DIN-Stecker | Vorgänger des PS/2-Tastaturanschlusses und heute historisch. |
| Game-/MIDI-Port | DA-15-D-Sub mit 15 Kontakten in zwei Reihen | Historisch für analoge Joysticks und über Adapter für MIDI. Nicht mit VGA-DE-15 verwechseln. |
Parallele Ports und SCSI
Breite mehrpolige Anschlüsse dürfen nicht allein anhand ihrer äußeren Form identifiziert werden. D-Sub-, Centronics- und Mini-D-Ribbon-Bauformen wurden für unterschiedliche Protokolle verwendet.
| Anschluss | Typische Verwendung | Status |
|---|---|---|
| DB-25 Parallel / LPT | Parallele PC-Druckerschnittstelle; das Druckerkabel endete häufig an Centronics 36 | Legacy. DB-25 kann optisch einem seriellen DB-25-Port gleichen. |
| Centronics 36 | Paralleler Anschluss an Druckern | Legacy; durch USB und Netzwerkdruck verdrängt. |
| Centronics 50 / Mini-D-Ribbon 50 | Externe ältere SCSI-Verbindungen | Legacy; Terminierung und eindeutige SCSI-IDs waren erforderlich. |
| High-Density SCSI, 50/68-polig | SCSI-Geräte und Controller in Workstations und Servern | Historisch beziehungsweise in Altanlagen; moderne Server verwenden vor allem SAS und PCIe/NVMe. |
FireWire, SATA und externe Laufwerke
| Anschluss | Erkennungsmerkmal | Einordnung |
|---|---|---|
| FireWire 400, 4-polig | Kleine Buchse ohne Versorgungsadern | IEEE 1394a, besonders an älteren Kameras und Notebooks. |
| FireWire 400, 6-polig | Größer und mit zwei zusätzlichen Kontakten für Stromversorgung | IEEE 1394a; frühere Macs, Audio-/Videotechnik und externe Laufwerke. |
| FireWire 800, 9-polig | Abweichende rechteckige Bauform | IEEE 1394b mit höheren Datenraten; heute Legacy. Schnellere 1394b-Varianten bis S3200 blieben selten. |
| eSATA | Flache externe SATA-Buchse mit robusterer Mechanik als internes SATA | Externe Laufwerke ohne USB-Bridge; weitgehend von USB 3.x, USB4 und Thunderbolt verdrängt. |
| eSATAp | Kombination aus eSATA und USB mit zusätzlicher Stromversorgung | Herstellerabhängige Kombibuchse und heute selten. |
Analoge und digitale Audioanschlüsse
3,5-mm-Klinkenbuchsen übertragen je nach Belegung analoge Ein- oder Ausgangssignale. Desktop-PCs verwenden häufig Grün für Line-out beziehungsweise Kopfhörer, Rosa für Mikrofon und Blau für Line-in. Weitere Farben können Center/Subwoofer, Rear oder Side Surround kennzeichnen. Diese Farbcodierung ist verbreitet, aber Beschriftung und Handbuch sind maßgeblich.
Ein einzelner TRRS-Kombianschluss kann Kopfhörer und Mikrofon gemeinsam führen; CTIA- und ältere OMTP-Belegungen unterscheiden sich. S/PDIF überträgt digitales Audio entweder elektrisch über Cinch/RCA oder optisch über TOSLINK. Ein optischer TOSLINK-Anschluss darf nicht mit einer elektrischen Klinkenbuchse verwechselt werden; manche Geräte besitzen kombinierte Mini-TOSLINK-/Klinkenbuchsen.
| Anschluss | Signal | Typische Verwendung |
|---|---|---|
| 3,5-mm-TRS/TRRS | Analog; je nach Belegung Stereo, Mikrofon oder Headset | Kopfhörer, Lautsprecher, Mikrofon, Line-in und Headsets |
| RCA/Cinch | Analoges Audio oder elektrisches S/PDIF | Stereoanlagen, Koax-Digitalaudio und ältere AV-Geräte |
| TOSLINK | Optisches S/PDIF | Galvanisch getrennte digitale Audioübertragung |
Analoge Videoschnittstellen
| Anschluss | Signal und Einsatz | Einordnung |
|---|---|---|
| Composite Video über RCA | Helligkeit, Farbe und Synchronisation in einem analogen Signal; häufig gelbe Buchse | Geringe Bildqualität und heute Legacy. |
| S-Video | Trennt Helligkeits- und Farbsignal; meist vierpolige Mini-DIN-Bauform | Besser als Composite, aber heute Legacy. |
| Component Video | Getrennte analoge Komponenten, häufig YPbPr über drei RCA-Buchsen | Für ältere hochwertige Videoquellen; nicht mit RGB oder Audiofarben verwechseln. |
| F-Connector RF/Koax | Schraubbarer Koaxanschluss für Antenne, Kabel-TV oder Satellit | Führt Hochfrequenzsignale, nicht direkt dasselbe Signal wie Composite Video. |
| VGA / DE-15 | Analoges RGBHV für Computermonitore | Legacy; an Altgeräten weiterhin relevant. |
Digitale und proprietäre Bildschirmanschlüsse
| Anschluss | Verwendung | Status |
|---|---|---|
| HDMI Typ A | Digitales Bild und Audio für Monitore, Fernseher, Konsolen und AV-Geräte | Aktuell und verbreitet. |
| DisplayPort / Mini DisplayPort | Digitales Bild und Audio; Mini DisplayPort ist die kleinere Steckerform | DisplayPort aktuell; Mini DisplayPort seltener, Steckerform auch bei Thunderbolt 1/2 verwendet. |
| DVI-D / DVI-I / DVI-A | Digital, kombiniert digital/analog oder analog; Single- und Dual-Link-Kontaktbilder | Legacy, aber an älteren Monitoren und Grafikkarten verbreitet. |
| Mini-DVI / Micro-DVI / Mini-VGA | Kompakte herstellerspezifische Notebook-Ausgänge | Historische Übergangslösungen, besonders bei älteren Apple-Geräten. |
| Apple Display Connector (ADC) | Proprietärer Apple-Anschluss für Bild, USB und Stromversorgung | Historisch. |
| HDI-45 | Proprietärer Apple-Anschluss für Bild, Audio und weitere Signale | Historisch. |
| LFH-60 / DMS-59 | Kompakte Mehrfachausgänge, die über Kabelpeitschen zwei Displays versorgen | An älteren professionellen Grafikkarten; die beiden Bauformen sind nicht identisch. |
| DA-15 Apple Video | Historischer analoger Macintosh-Monitoranschluss | Nicht mit dem zweireihigen Gameport oder dreireihigen VGA-DE-15 gleichsetzen. |
Schnelle Entscheidung in der Praxis
| Aufgabe | Bevorzugte heutige Verbindung | Prüfpunkte |
|---|---|---|
| Maus, Tastatur, Drucker und Standardperipherie | USB-A oder USB-C | Steckerform, benötigte Datenrate, Kabellänge und Strombedarf |
| Docking und universelle Notebook-Verbindung | USB-C mit USB4 oder Thunderbolt | Datenrate, Display-Unterstützung, Ladeleistung und Zertifizierung |
| Kabelgebundenes Netzwerk | 8P8C-Ethernet | Kategorie und Qualität des Kabels, Portgeschwindigkeit, Switch und Autonegotiation |
| Monitor am PC | DisplayPort, HDMI oder USB-C mit DisplayPort Alt Mode | Auflösung, Bildrate, HDR, VRR, Kabel und tatsächliche Portfunktion |
| Externer Massenspeicher | USB 10/20/40 Gbit/s, USB4 oder Thunderbolt | Controller, SSD-Leistung, Kabel und Protokoll; Linkrate ist nicht Dateirate |
| Analoge Audiowiedergabe | 3,5-mm-Klinke oder USB-Audio | TRS/TRRS-Belegung, Mikrofonunterstützung und gewünschte Audioqualität |
| Altgerät | Passender Originalanschluss oder geprüfter aktiver Konverter | Signalart, Richtung des Konverters, Auflösung und Treiberunterstützung |
Quellen zur fachlichen Prüfung
- USB-IF: USB Type-C und Datenraten getrennt kennzeichnen
- Intel: Thunderbolt nutzt USB-C, verlangt aber definierte Zusatzfunktionen
- VESA: DisplayPort Alt Mode über USB-C
- Wikimedia Commons: USB-A-Stecker – Grich (gemeinfrei)
- Wikimedia Commons: 8P8C/RJ45-Stecker – Jonas Bergsten (gemeinfrei)
- Wikimedia Commons: USB-C-Stecker und Buchse – Wikideas1 (CC0 1.0)
- Wikimedia Commons: VGA-Stecker – Swift.Hg (CC BY-SA 3.0)
- Wikimedia Commons: DVI-D-Stecker – Greg Ebdon / Vanderdecken (CC BY-SA 3.0)
- Wikimedia Commons: HDMI-Stecker – Evan-Amos (gemeinfrei)
- Wikimedia Commons: DisplayPort-Stecker – D-Kuru (CC BY-SA 3.0 AT)
