Kapitel 04

4.2.2 USB, FireWire und Thunderbolt

Fortschritt wird geladen …
Fachlich geprüftStand: 23. Juli 2026

USB, FireWire und Thunderbolt verbinden Computer mit Peripherie, verfolgen aber unterschiedliche Architekturideen. USB entwickelte sich vom hostgesteuerten Universalanschluss zur Plattform für Daten, Display-Signale und Stromversorgung. FireWire war auf zeitkritische Audio-/Videoströme und direkte Gerätekommunikation ausgelegt. Thunderbolt bündelt Hochgeschwindigkeitsprotokolle wie PCI Express und DisplayPort über eine externe Verbindung.

Vier Eigenschaften getrennt prüfen

Bei USB-C und Thunderbolt müssen Steckerform, Datenprotokoll, Video-Unterstützung und Stromversorgung getrennt betrachtet werden. Ein USB-C-Stecker bestätigt nur die mechanische Bauform. Welche Funktionen verfügbar sind, bestimmen Host, Gerät, Controller, Betriebssystem und Kabel gemeinsam.

Logos und Datenblätter sollten die konkrete Datenrate und Ladeleistung nennen. Farben im Inneren einer USB-A-Buchse sind keine verbindliche Norm und dürfen nicht als sichere Geschwindigkeitsangabe verwendet werden.

Schaubild mit den getrennten Eigenschaften Steckerform, Datenrate, Bildausgabe und Stromversorgung bei USB-C
USB-C ist eine Steckerform. Daten, Display und Stromversorgung sind eigenständige Fähigkeiten und müssen für jede Verbindung geprüft werden. Eigene Darstellung.Originalgröße öffnen ↗

USB-Steckerfamilien

SteckerformTypische Rolle und VerwendungEinordnung
Standard-AKlassische Hostseite an PCs, Konsolen, Hubs und LadegerätenUSB 1.x/2.0 und USB-3.x-Varianten existieren; nicht beidseitig steckbar.

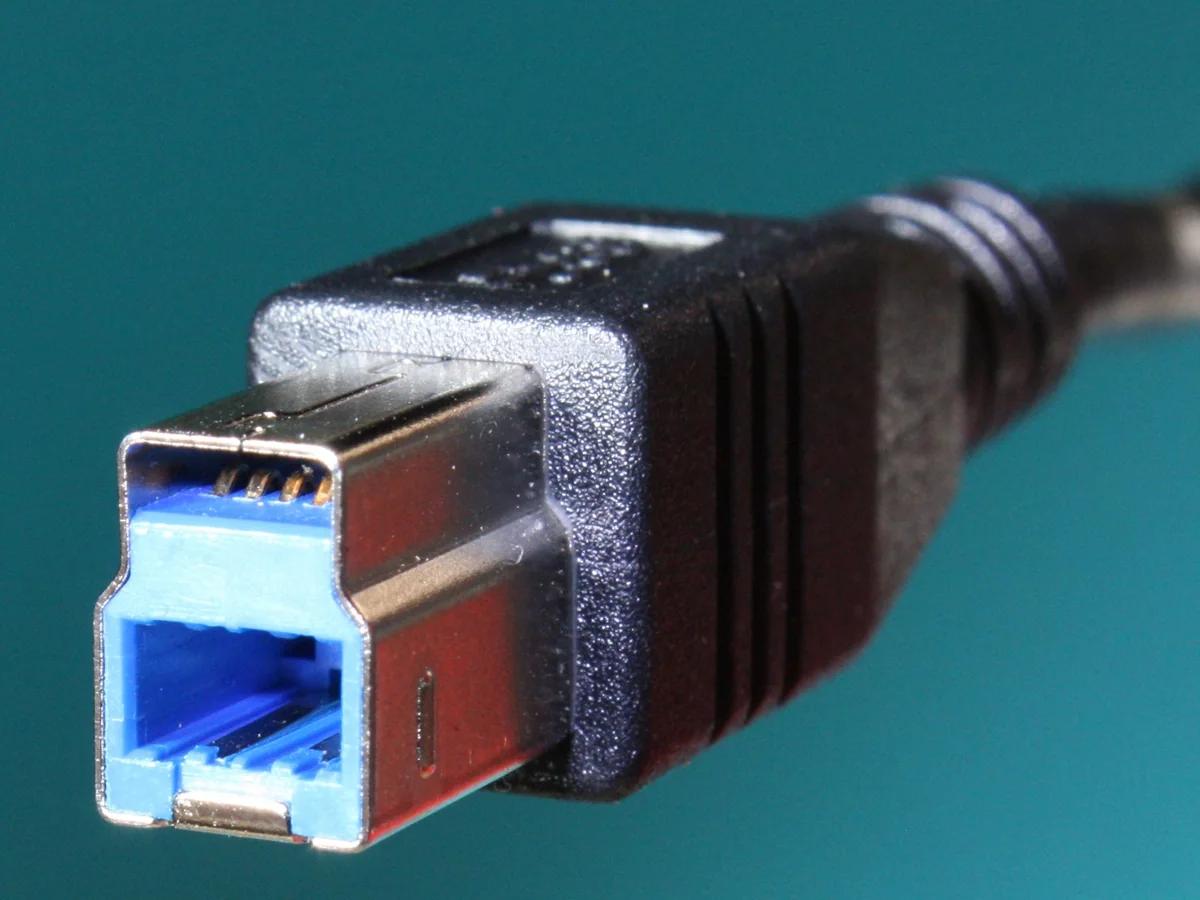

Standard-BGeräteseite bei Druckern, Scannern und AudiointerfacesUSB-3.x-Standard-B besitzt zusätzliche Kontakte und eine veränderte Form.
Mini-A / Mini-B / Mini-ABÄltere mobile Geräte, Kameras und USB On-The-GoLegacy; Mini-A und Mini-AB blieben deutlich seltener als Mini-B.
Micro-A / Micro-B / Micro-ABÄltere Smartphones, Zubehör und USB On-The-GoLegacy; USB-3.x-Micro-B besitzt einen breiten Zusatzteil für SuperSpeed-Kontakte.
USB-CHost, Gerät oder Dual-Role-Port; Daten, Video und Laden je nach UmsetzungAktuelle beidseitig steckbare Bauform mit 24 Kontakten.

USB-Farben und ihre häufige Bedeutung

Die Farbe des Kunststoffeinsatzes in einer USB-Buchse oder einem Stecker ist nicht verbindlich durch die USB-IF genormt. Hersteller verwenden zwar häufig ähnliche Farbschemata, dürfen davon aber abweichen. Eine Farbe ist deshalb nur ein erster Hinweis; zuverlässig sind die aufgedruckte Geschwindigkeitskennzeichnung, das Handbuch und die technischen Daten des Geräts.

  • Ein blaues USB-A-Innenteil ist ein verbreiteter Hinweis auf SuperSpeed, aber kein technischer Nachweis.
  • Bei USB-C ist eine Farbcodierung besonders ungeeignet: Datenrate, DisplayPort, Thunderbolt und Power Delivery müssen über Symbole oder technische Daten geprüft werden.
  • Für Fehlersuche und Beschaffung niemals allein nach der Farbe entscheiden.
Häufige FarbeTypische ZuordnungWichtige Einschränkung
WeißHäufig USB 1.x, teilweise auch USB 2.0Keine sichere Unterscheidung zwischen Low-Speed, Full-Speed und High-Speed.
SchwarzHäufig USB 2.0 mit bis zu 480 Mbit/sWird ebenfalls für andere USB-Generationen und reine Ladeanschlüsse verwendet.
BlauHäufig SuperSpeed USB mit 5 Gbit/s, ursprünglich USB 3.0Die Farbe garantiert weder 5 Gbit/s noch eine bestimmte heutige USB-Bezeichnung.
Türkis oder HellblauTeilweise SuperSpeed mit 10 oder 20 Gbit/sHerstellerspezifisch; nicht jeder entsprechend schnelle Anschluss verwendet diese Farbe.
Rot, Gelb oder OrangeOft Ladefunktion, höherer Ladestrom oder Stromversorgung bei ausgeschaltetem beziehungsweise schlafendem ComputerKann je nach Hersteller auch einen besonders schnellen Datenanschluss oder eine andere Sonderfunktion markieren.
Grün, Violett oder weitere FarbenMitunter herstellerspezifische Schnelllade- oder ProduktkennzeichnungKeine allgemeingültige USB-Bedeutung; zwingend die Gerätedokumentation prüfen.

USB-Datenraten und heutige Bezeichnungen

USB-IF empfiehlt für Produkte verbraucherfreundliche Namen, die direkt die zertifizierte Datenrate nennen. Technische Versionsnamen wie „USB 3.2 Gen 2x2“ bleiben für Spezifikationen relevant, sind auf Verpackungen aber weniger hilfreich. Die nominelle Linkrate ist stets höher als die praktisch messbare Dateirate.

Zeitleiste der USB-Datenraten von 1,5 Megabit pro Sekunde bis USB 80 Gigabit pro Sekunde
USB-Datenraten im Überblick. Die Zeitpunkte markieren die Veröffentlichung wichtiger Spezifikationen, nicht die sofortige Marktverfügbarkeit. Eigene Darstellung.Originalgröße öffnen ↗
Technische EinordnungVerbrauchernahe BezeichnungNominelle Datenrate
USB 1.x Low-SpeedUSB Low-Speed1,5 Mbit/s
USB 1.x Full-SpeedUSB Full-Speed12 Mbit/s
USB 2.0 High-SpeedHi-Speed USB480 Mbit/s
USB 3.2 Gen 1x1, früher USB 3.0USB 5Gbps5 Gbit/s
USB 3.2 Gen 2x1USB 10Gbps10 Gbit/s
USB 3.2 Gen 2x2USB 20Gbps20 Gbit/s über zwei Lanes; setzt USB-C voraus
USB4, je nach UmsetzungUSB 20Gbps oder USB 40Gbps20 oder 40 Gbit/s
USB4 Version 2.0USB 80Gbps80 Gbit/s; optional asymmetrisch bis 120 Gbit/s in einer und 40 Gbit/s in der Gegenrichtung

Aktuelle USB-Symbole und Kennzeichnungen

Die abgebildeten Zeichen sind auf Anschlüssen, Kabeln, Geräten und Verpackungen anzutreffen. Das klassische USB-Dreizacksymbol nennt keine Geschwindigkeit. „SS“ steht für SuperSpeed; die ergänzte Zahl 5, 10 oder 20 bezeichnet die nominelle Datenrate in Gbit/s. Die neueren Geschwindigkeitszeichen schreiben 20 Gbps oder 40 Gbps direkt in das USB-Symbol. Das Blitzzeichen ganz rechts kennzeichnet Thunderbolt.

Das DisplayPort-Zeichen neben dem USB-Symbol weist auf eine mögliche Bildausgabe hin. Die dunkle, eingerahmte Variante kennzeichnet in dieser Übersicht zusätzlich Power Delivery. Die vier Zeilen unterscheiden deshalb die Kombinationen ohne oder mit DisplayPort sowie ohne oder mit Power Delivery. Ein USB-C-Anschluss kann nur einen Teil dieser Funktionen anbieten; Symbol und technische Dokumentation müssen gemeinsam geprüft werden.

Die Geschwindigkeitszahl beschreibt die nominelle Schnittstellenrate und nicht die praktisch erreichbare Dateitransferrate. Fehlt eine eindeutige Kennzeichnung, darf eine Fähigkeit nicht allein aus der USB-C-Steckerform abgeleitet werden.

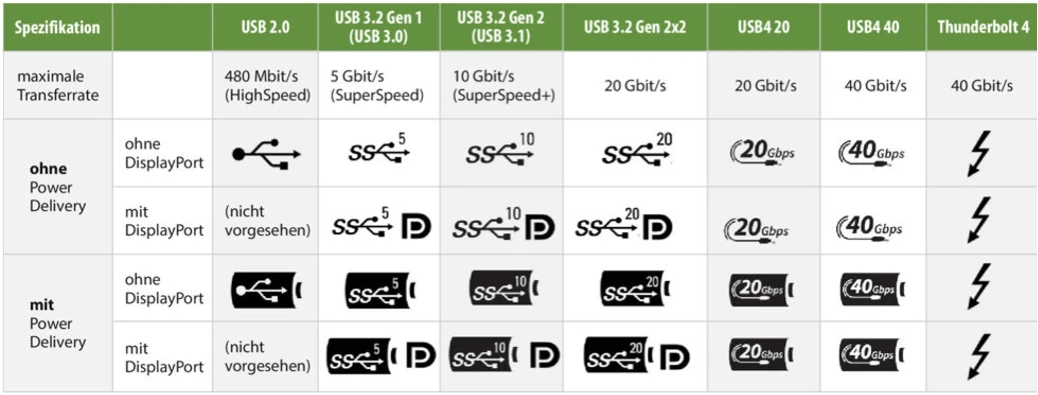

Vollständige Tabelle der USB-Kennzeichnungen für USB 2.0, USB 3.2, USB4 und Thunderbolt 4 mit Transferraten, DisplayPort und Power Delivery
Die vollständige Kennzeichnungstabelle ordnet USB 2.0, USB 3.2, USB4 und Thunderbolt 4 ihren maximalen Transferraten sowie den Kombinationen mit DisplayPort und Power Delivery zu.

USB-Übertragung und Hostarchitektur

Klassisches USB arbeitet hostzentriert. Der Hostcontroller erkennt Geräte, vergibt Adressen, plant Transfers und stellt über Hubs eine Baumtopologie bereit. Ein USB-Gerät sendet nicht einfach ungefragt; der Host stößt Transaktionen an. USB On-The-Go und USB-C Dual-Role ermöglichen, dass geeignete Geräte die Datenrolle wechseln, dennoch existiert für eine konkrete Verbindung jeweils eine ausgehandelte Host- beziehungsweise Gerätefunktion.

USB 2.0 verwendet ein gemeinsames differentielles Leitungspaar und überträgt nicht gleichzeitig in beide Richtungen. SuperSpeed-USB ergänzt getrennte Sende- und Empfangspaare. Die Aussage „ab USB 3.0 immer Full Duplex“ ist dennoch zu grob: Gleichzeitige Übertragung hängt vom Protokoll, den Endpunkten, dem Controller und der Anwendung ab. USB4 verwendet Router und Tunnel, um mehrere Protokollströme dynamisch über den Link zu verteilen.

Die häufig genannte Grenze von 127 USB-Geräteadressen stammt aus dem klassischen sieben Bit breiten Adressfeld. Hubs und Hostcontroller benötigen selbst Ressourcen; Betriebssystem, Controller, Stromversorgung und Topologietiefe setzen in der Praxis frühere Grenzen. Moderne xHCI-Controller verwalten ihre Geräte intern über Slots, weshalb eine pauschale „128-Bit-Codierung für 127 Geräte“ fachlich falsch ist.

USB-Transferarten

TransferartPrioritätTypische Anwendung
ControlKonfiguration und Steuerung; für jedes Gerät erforderlichEnumeration, Deskriptoren und Gerätezustände
BulkHohe Zuverlässigkeit, nutzt verbleibende Bandbreite, keine feste LatenzgarantieMassenspeicher, Drucker und große Datenblöcke
InterruptRegelmäßig reservierte Abfrage mit begrenzter LatenzTastaturen, Mäuse und Statusmeldungen
IsochronousZeitlich planbare Bandbreite; verspätete Daten werden nicht beliebig wiederholtAudio- und Video-Streaming

USB-Stromversorgung ohne Power Delivery

USB transportiert Daten und stellt zugleich eine Grundversorgung bereit. Die zulässige Stromaufnahme hängt von USB-Generation, Port, erfolgreicher Enumeration, Battery Charging und USB-C-Stromankündigung ab. Geräte dürfen nicht allein aufgrund der Steckerform von einer hohen Leistung ausgehen.

VersorgungsartTypische ObergrenzeHinweis
USB 2.0 Standard Downstream PortNach Konfiguration bis 5 V × 0,5 A = 2,5 WVor der Konfiguration ist die zulässige Last geringer.
USB 3.x Standard Downstream PortNach Konfiguration bis 5 V × 0,9 A = 4,5 WBezieht sich auf die Grundversorgung ohne USB PD.
USB Battery Charging 1.2Typischerweise bis 5 V × 1,5 A = 7,5 WLadeport-Erkennung nach eigener Spezifikation.
USB-C Current5 V bei 1,5 A oder 3 ADie Quelle signalisiert die Stromfähigkeit über die CC-Leitungen; kein vollständiges USB-PD-Profil erforderlich.

USB Power Delivery bis 240 Watt

USB Power Delivery (USB PD) lässt Quelle und Verbraucher Rollen, Spannung und Strom aushandeln. Standard Power Range reicht bis 100 W. USB PD 3.1 ergänzt Extended Power Range mit festen Spannungen von 28 V, 36 V und 48 V sowie bis zu 5 A; daraus ergeben sich maximal 140 W, 180 W beziehungsweise 240 W.

Für Leistungen oberhalb von 60 W beziehungsweise für EPR sind passend gekennzeichnete elektronisch markierte Kabel erforderlich. 240 W sind eine theoretische Obergrenze des Standards und keine Zusage, dass Netzteil, Kabel oder Endgerät diese Leistung anbieten. Die tatsächlich ausgehandelte Leistung entspricht immer der besten gemeinsamen Fähigkeit aller beteiligten Komponenten.

Schnellladebezeichnungen wie USB PD, USB PD PPS, Qualcomm Quick Charge oder herstellerspezifische Verfahren sind nicht identisch. Ein Netzteil kann mehrere Verfahren unterstützen, dennoch müssen Telefon, Netzteil und Kabel dasselbe Profil aushandeln.

USB-PD-BereichMaximale feste SpannungMaximale Leistung bei 5 A
SPR20 V100 W
EPR · 28 V28 V140 W
EPR · 36 V36 V180 W
EPR · 48 V48 V240 W

USB-C Alt Modes und Display-Ausgabe

Ein Alternate Mode kann die Hochgeschwindigkeitsleitungen eines USB-C-Ports für ein anderes Protokoll verwenden. Besonders verbreitet ist DisplayPort Alt Mode. Dabei können je nach Konfiguration zwei oder vier Lanes für DisplayPort genutzt werden; die verbleibende USB-Datenrate hängt von Port, Kabel, Displaymodus und Lane-Aufteilung ab.

Ein USB-C-auf-HDMI-Adapter enthält je nach Gerät eine aktive Umsetzung oder nutzt einen unterstützten HDMI-bezogenen Modus. Ein USB-C-Port ohne passenden Alt Mode beziehungsweise ohne USB4-Display-Tunneling liefert darüber kein Bild. Das DisplayPort-Symbol, Thunderbolt-Symbol oder die technische Dokumentation des Geräts ist daher entscheidend.

FireWire / IEEE 1394

FireWire ist Apples Markenname für IEEE 1394; Sony verwendete unter anderem die Bezeichnung i.LINK. Die Technik wurde besonders für DV-Kameras, professionelle Audiointerfaces und externe Laufwerke eingesetzt. Sie unterstützt asynchrone Transfers für zuverlässige Daten sowie isochrone Kanäle mit reservierter Bandbreite für zeitkritische Audio- und Videoströme.

FireWire ist peer-to-peer-fähig: Geräte können nach der Buskonfiguration direkt miteinander kommunizieren, ohne dass jede Nutzdatenübertragung durch einen PC-Host laufen muss. Bis zu 63 Knoten können zu einem Bus gehören. Diese Knotenanzahl ergibt sich aus der Busadressierung und nicht aus einer angeblichen „64-Bit-Codierung“. Geräte lassen sich in Baum- oder Daisy-Chain-Strukturen verbinden; Schleifen sind zu vermeiden.

FireWire 400 erreicht je nach Modus ungefähr 100, 200 oder 400 Mbit/s. FireWire 800 verwendet IEEE 1394b und erreicht rund 800 Mbit/s. Die vierpolige 1394a-Variante führt keine Busversorgung, sechs- und neunpolige Varianten können Strom übertragen. Leistung und zulässige Spannung hängen von Implementierung und Kabel ab.

Übliche Kupferkabel sind nur wenige Meter lang. IEEE 1394b ermöglicht mit geeigneten Medien deutlich längere Strecken; die oft genannten 100 Meter gelten nicht pauschal für jedes FireWire-800-Kupferkabel. FireWire ist heute Legacy-Technik, bleibt aber in Studios, Archiven und Altanlagen praktisch relevant.

Thunderbolt von Version 1 bis 5

Thunderbolt transportiert mehrere Protokolle über eine gemeinsame Hochgeschwindigkeitsverbindung. Dazu gehören PCI Express für schnelle Geräte und DisplayPort für Monitore. Docks können zusätzlich USB, Ethernet, Audio und weitere Schnittstellen bereitstellen. Externe Grafikkarten und NVMe-Gehäuse nutzen den getunnelten PCIe-Pfad; ihre praktische Leistung bleibt unter der nominellen Linkbandbreite.

Thunderbolt 1 und 2 verwendeten den Mini-DisplayPort-Stecker. Thunderbolt 3 wechselte zu USB-C und führte bis zu 40 Gbit/s ein. Thunderbolt 4 blieb bei 40 Gbit/s, definierte jedoch strengere Mindestanforderungen unter anderem für PCIe-Daten, Displays, Docks und DMA-Schutz. Thunderbolt 5 erhöht die bidirektionale Bandbreite auf 80 Gbit/s und kann für displaylastige Szenarien bis zu 120 Gbit/s in einer Richtung bei 40 Gbit/s in der Gegenrichtung bereitstellen.

Thunderbolt-Kabel sind nicht grundsätzlich alle aktiv. Abhängig von Version, Datenrate und Länge existieren passive und aktive Kabel. Zertifizierung und Kennzeichnung sind besonders wichtig, weil USB-C-Kabel äußerlich gleich aussehen können, aber sehr unterschiedliche Fähigkeiten besitzen.

GenerationSteckerMaximale LinkbandbreiteWichtige Einordnung
Thunderbolt 1Mini DisplayPort10 Gbit/s pro Kanal2011 eingeführt; PCIe- und DisplayPort-Tunneling.
Thunderbolt 2Mini DisplayPort20 Gbit/sBündelt Kanäle für höhere nutzbare Bandbreite.
Thunderbolt 3USB-C40 Gbit/sUSB-Kompatibilität, DisplayPort und PCIe; Fähigkeiten einzelner PCs unterscheiden sich.
Thunderbolt 4USB-C40 Gbit/sHöhere verbindliche Mindestanforderungen und USB4-Konformität.
Thunderbolt 5USB-C80 Gbit/s bidirektional; bis 120/40 Gbit/s asymmetrischUSB4-Version-2-Architektur, höhere PCIe- und Display-Anforderungen.

Topologien im Vergleich

Die Architektur bestimmt, wie Geräte angeordnet und gesteuert werden. USB bleibt grundsätzlich hostzentriert und erweitert Ports über Hubs. FireWire organisiert einen selbstkonfigurierenden Peer-Bus. Thunderbolt verwendet eine Controllerstruktur mit Docks, Hubs und je nach Generation Daisy Chains.

Vergleich einer USB-Baumtopologie, eines FireWire-Peer-Busses und einer Thunderbolt-Kette mit Dock
Vereinfachter Topologievergleich. Die konkrete Anzahl, Reihenfolge und Funktion angeschlossener Geräte hängt von Generation, Controllern und Bandbreite ab. Eigene Darstellung.Originalgröße öffnen ↗

USB, FireWire und Thunderbolt vergleichen

MerkmalUSBFireWireThunderbolt
GrundarchitekturHostzentriert; Hubs bilden einen BaumPeer-to-peer-fähiger Bus mit SelbstkonfigurationProtokolltunneling über Controller, Docks, Hubs und Chains
Zeitkritische MedienIsochrone USB-Transfers; heute sehr leistungsfähigIsochrone Kanäle waren eine besondere StärkeDisplayPort-Tunneling und hohe Bandbreite für Medien-Workflows
Aktuelle MaximalrateUSB 80Gbps; optional 120/40 asymmetrischFireWire 800 war verbreitet; schnellere Modi blieben seltenThunderbolt 5 mit 80 Gbit/s beziehungsweise 120/40 Gbit/s
StromversorgungGrundversorgung, USB-C Current und USB PD bis 240 WBusversorgung je nach Stecker und GerätUSB-C/USB-PD-basiert; zertifizierte Generation definiert Mindestanforderungen
Direkte GerätekommunikationHost beziehungsweise ausgehandelte Rollen erforderlichPeer-to-peer möglichController- und protokollabhängig; auch Thunderbolt Networking möglich
Heutige VerbreitungUniverseller MassenstandardLegacy und Nischen-/AltgeräteLeistungsfähiges Premium- und Docking-Ökosystem

Sicherheit und Fehlersuche

USB-Geräte können mehrere Geräteklassen gleichzeitig anmelden. Deshalb sollten unbekannte Sticks, Kabel und Adapter nicht an produktiven Systemen verwendet werden. Thunderbolt und USB4 können externe PCIe-Geräte anbinden; eine IOMMU und Kernel-DMA-Schutz begrenzen deren Speicherzugriffe. Firmware, Betriebssystem, Treiber und Sicherheitsrichtlinien müssen aktuell und passend konfiguriert sein.

  • Im Datenblatt jedes Ports Datenrate, Display-Funktion und Ladeleistung getrennt prüfen.
  • Bei Problemen zuerst ein kurzes, zertifiziertes Kabel mit eindeutig passender Daten- und Leistungskennzeichnung testen.
  • Die ausgehandelte USB- oder Thunderbolt-Verbindung im Betriebssystem beziehungsweise mit Herstellerwerkzeugen kontrollieren.
  • Bandbreite eines Docks wird zwischen Displays, Netzwerk, Massenspeicher und weiterer Peripherie geteilt.
  • Bei Altgeräten FireWire-Stecker, Busversorgung, Treiber und erforderliche Adapterkette prüfen; reine Steckeradapter ersetzen keine Protokollumsetzung.
