5.1 Mainboard - Aufbau und Funktionen

Aufgaben des Mainboards

Ein Mainboard stellt mechanische Steckplätze, elektrische Versorgungswege und Datenverbindungen bereit. Leiterbahnen und mehrlagige Kupferflächen führen Versorgungsspannungen, Taktsignale und schnelle differenzielle Datenverbindungen. Controller und Firmware initialisieren die Hardware und stellen dem Betriebssystem standardisierte Beschreibungen zur Verfügung.

Bei aktuellen Desktopplattformen befinden sich Speichercontroller und ein Teil der PCI-Express-Anbindung direkt im Prozessor. Zusätzliche USB-, SATA-, Netzwerk- oder PCIe-Verbindungen werden je nach Plattform über einen Chipsatz beziehungsweise Platform Controller Hub bereitgestellt. Die klassische Aufteilung in Northbridge und Southbridge ist deshalb für moderne PC-Mainboards überwiegend nur noch historisch relevant.

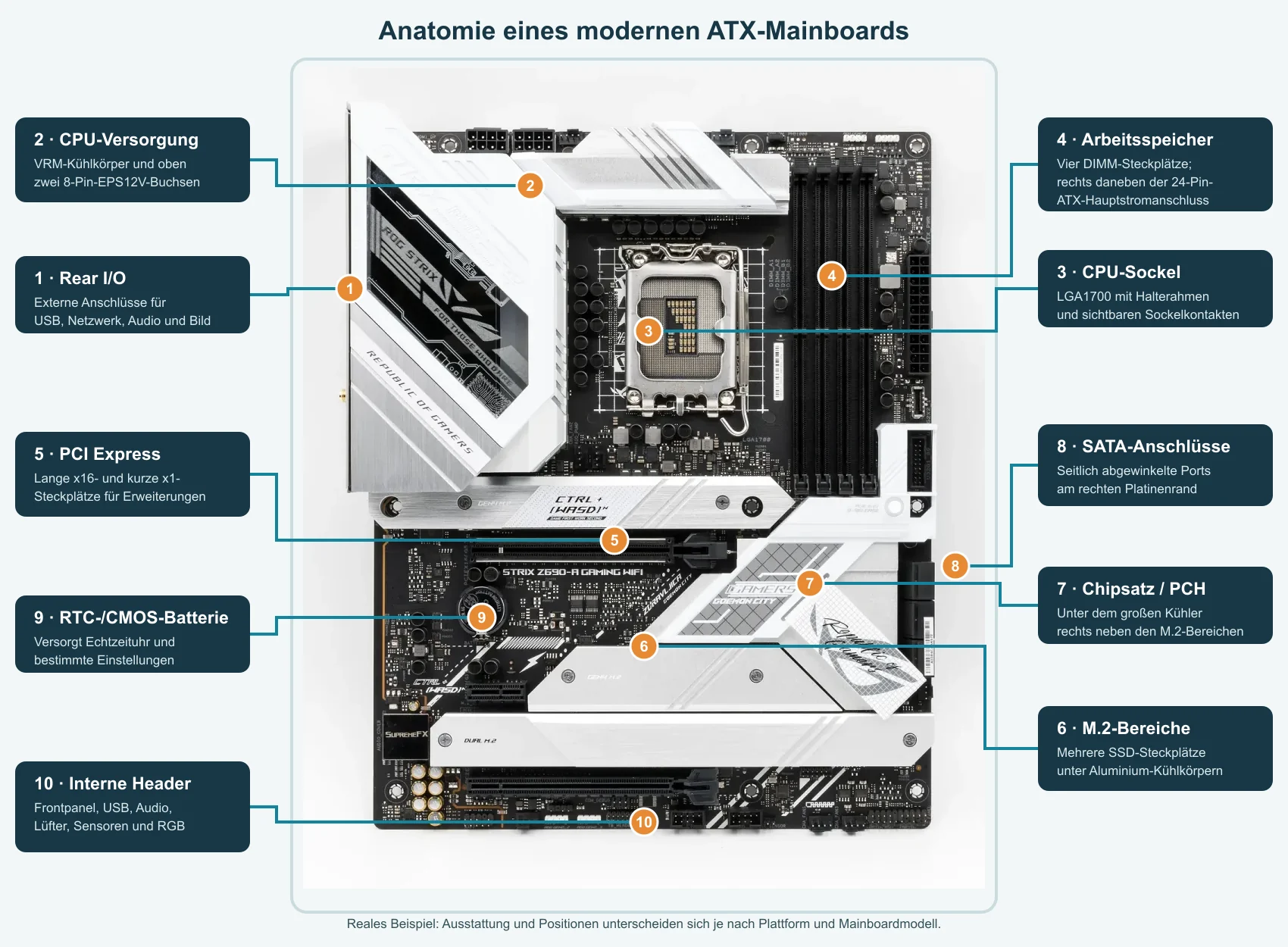

Zentrale Komponenten und ihre Funktion

Formfaktoren und Gehäusekompatibilität

Der Formfaktor beschreibt mehr als die reine Platinengröße. Er beeinflusst Befestigungspunkte, Anschlussfeld, Lage der Erweiterungssteckplätze und damit die Kompatibilität zu Gehäusen. Ein kleineres Board kann häufig in ein Gehäuse für einen größeren ATX-Formfaktor eingebaut werden, sofern Abstandshalter, I/O-Ausschnitt und Erweiterungsplätze passen.

Größere Platinen bieten meist mehr Platz für DIMM-, PCIe- und M.2-Steckplätze, zusätzliche Controller sowie stärkere Spannungsversorgung. Das ist eine typische Auslegung, aber keine Leistungsgarantie. Kühlkörper, Grafikkartenstärke, Radiatoren und Kabelführung müssen zusätzlich geprüft werden.

Stromversorgung und Spannungswandlung

Der 24-polige ATX-Hauptstromanschluss versorgt das Mainboard mit mehreren Spannungsschienen und Steuersignalen. Ein oder mehrere 4-/8-polige CPU-Stromanschlüsse führen 12 V zur CPU-Spannungsversorgung. Sie dürfen trotz ähnlicher Bauform nicht mit 8-poligen PCIe-Grafikkartensteckern verwechselt werden.

Das VRM erzeugt aus 12 V die niedrigen Betriebsspannungen moderner Prozessoren. Eine hohe Anzahl beworbener Phasen ist allein kein Qualitätsmaßstab. Bauteilqualität, Regelung, Strombelastbarkeit, Kühlung und das vorgesehene CPU-Leistungsprofil sind gemeinsam zu bewerten. Vor Arbeiten am Mainboard Netzteil ausschalten, Netzkabel trennen und Restenergie entladen; Stecker nie mit Gewalt einsetzen.

• 24-Pin-ATX: Hauptversorgung und Steuersignale des Mainboards.
• EPS12V/ATX12V: CPU-Versorgung nahe dem Sockel; zusätzliche Buchsen können für hohe Lasten vorgesehen sein.
• PCIe-Zusatzversorgung: führt vom Netzteil direkt zur Grafikkarte und gehört nicht in den CPU-Stromanschluss.
• Lüfter- und Pumpenanschlüsse besitzen eigene Stromgrenzen; Leistungsaufnahme mit dem Handbuch abgleichen.

Erweiterungs- und Massenspeicheranschlüsse

PCI Express ist eine serielle Punkt-zu-Punkt-Verbindung. Ein mechanischer x16-Steckplatz kann elektrisch beispielsweise nur mit x8 oder x4 angebunden sein. Lanes werden auf vielen Mainboards zwischen Grafikkartensteckplätzen, M.2-Slots und zusätzlichen Controllern geteilt. Dadurch kann das Bestücken eines M.2-Slots andere Anschlüsse deaktivieren oder deren Lane-Zahl reduzieren.

M.2 bezeichnet zunächst Bauform und Steckverbinder. Für SSDs ist M-Key mit PCIe/NVMe verbreitet; ältere oder günstigere Systeme können zusätzlich M.2-SATA unterstützen. E-Key wird häufig für WLAN-/Bluetooth-Module verwendet. Unterstützte Längen wie 2230, 2242, 2260, 2280 oder 22110 geben Breite und Länge in Millimetern an.

Externe Anschlüsse am Rear I/O

Das rückseitige Anschlussfeld ist Teil des Mainboards oder verwendet eine separate I/O-Blende. Ausstattung und Fähigkeiten müssen am konkreten Modell geprüft werden. Form und Farbe allein reichen nicht: Ein USB-C-Anschluss kann unterschiedliche Datenraten, DisplayPort Alternate Mode und Ladefunktionen bereitstellen oder auf reine Datenübertragung begrenzt sein.

Bildausgänge des Mainboards funktionieren im Regelfall nur, wenn Prozessor beziehungsweise Plattform eine nutzbare integrierte Grafik bereitstellt. Bei einer dedizierten Grafikkarte werden Monitore normalerweise direkt an deren Ausgänge angeschlossen. Netzwerkbuchsen verwenden im PC-Umfeld meist 8P8C-Modularstecker; die verbreitete Bezeichnung RJ45 ist umgangssprachlich, technisch aber nicht für jede Ethernet-Buchse exakt.

Interne Pin-Header und Frontanschlüsse

Pin-Header verbinden Gehäusetaster, LEDs, Front-USB, Front-Audio, Lüfter, Pumpen, Beleuchtung und optionale Module. Mechanische Kodierung und fehlende Pins reduzieren Verwechslungen, ersetzen aber nicht das Handbuch. Besonders Frontpanel-, COM-, TPM-, RGB- und Herstelleranschlüsse besitzen keine universell sichere Belegung über alle Mainboards hinweg.

Bei LEDs muss die Polarität beachtet werden; Taster wie Power und Reset sind normalerweise nicht polarisiert. Ein 5-V-ARGB-Anschluss mit drei Kontakten darf nicht auf einen 12-V-RGB-Anschluss mit vier Kontakten gesteckt werden. Falsche Spannung oder falsche Belegung kann Komponenten beschädigen.

Firmware, Startvorgang und Konfiguration

Nach dem Einschalten stabilisiert das Netzteil seine Ausgänge und signalisiert Betriebsbereitschaft. Die Plattformfirmware initialisiert CPU, Arbeitsspeicher und Controller, führt Selbsttests aus, ermittelt Hardware und startet anschließend einen Bootloader. UEFI ist dabei die standardisierte Schnittstelle zwischen Plattformfirmware und Betriebssystemstart; die umgangssprachliche Bezeichnung BIOS wird weiterhin verwendet, ist bei aktuellen PCs technisch aber meist ungenau.

Secure Boot prüft signierte Bootkomponenten anhand hinterlegter Vertrauensanker. TPM beziehungsweise Firmware-TPM kann kryptografische Schlüssel und Messwerte bereitstellen. Beides sind getrennte Funktionen. Firmwareupdates können Kompatibilität, Stabilität und Sicherheit verbessern, bergen aber bei falschem Image oder Stromausfall Risiken; Herstelleranleitung, Modellbezeichnung und Wiederherstellungsfunktion sind vorher zu prüfen.

ACPI, Energiezustände, DMA und Interrupts

ACPI beschreibt, wie Firmware und Betriebssystem Geräte, Energieversorgung, thermische Zonen und Plattformereignisse koordinieren. Die Zustände gehören zu unterschiedlichen Ebenen und dürfen nicht vermischt werden. Moderne Systeme verwenden außerdem Low Power Idle und Collaborative Processor Performance Control; die sichtbaren Optionen hängen von Plattform und Betriebssystem ab.

Kompatibilität und Fehlersuche

• Mainboardmodell und Revisionsstand eindeutig bestimmen; Handbuch und Supportliste des Herstellers verwenden.
• CPU-Sockel, konkrete CPU-Unterstützung, benötigte Firmwareversion und VRM-Auslegung gemeinsam prüfen.
• RAM-Generation, Modulart, Kapazität und empfohlene Steckplatzreihenfolge kontrollieren; Übertaktungsprofile sind keine garantierten Standardwerte.
• Abstandshalter im Gehäuse nur dort montieren, wo das Mainboard ein Befestigungsloch besitzt; zusätzliche Abstandshalter können Kurzschlüsse verursachen.
• 24-Pin-ATX- und CPU-Stromanschlüsse vollständig einsetzen; CPU- und PCIe-Stromkabel nicht verwechseln.
• Bei fehlendem Start Minimalaufbau verwenden: Mainboard, unterstützte CPU mit Kühler, ein RAM-Modul, Netzteil und falls nötig Grafikausgabe.
• Diagnose-LEDs, POST-Code-Anzeige oder Signaltöne auswerten und CMOS nur nach Herstellervorgabe zurücksetzen.
• Bei fehlenden SATA- oder PCIe-Geräten die Lane-Sharing-Tabelle sowie deaktivierte Ports durch M.2-Bestückung prüfen.
• Vor dem Berühren elektrostatisch entladen und Kontakte, Sockelpins sowie Leiterbahnen nicht berühren oder mechanisch belasten.
