11.1 PC-Netzteile und Stromversorgung

Aufgabe und Sicherheitsgrenze

Am Eingang liegen in Deutschland üblicherweise 230 Volt Wechselspannung mit 50 Hertz an. Im Netzteil werden daraus die vom Computer benötigten Gleichspannungen. Die Primärseite führt auch nach dem Trennen vom Stromnetz potenziell gefährliche Spannungen, weil Kondensatoren Energie speichern können. Ein PC-Netzteil wird deshalb nicht geöffnet. Fehlersuche im Unterricht und im Betrieb beschränkt sich auf Sichtprüfung von außen, Anschlüsse, Messwerte mit geeigneten Prüfmitteln und den Tausch des vollständigen Geräts.

Das Netzteil stabilisiert seine Ausgänge trotz wechselnder Last. Gleichzeitig überwacht es unter anderem Spannung, Strom und Temperatur. Bei kritischen Fehlern muss eine Schutzschaltung abschalten, statt Komponenten oder Leitungen weiter zu belasten.

Von 230 Volt zu den Ausgangsspannungen

Nach Sicherung, Einschaltstrombegrenzung und EMV-Filter wird die Netzspannung gleichgerichtet. Eine aktive Leistungsfaktorkorrektur, kurz PFC, formt die Stromaufnahme günstiger. Leistungshalbleiter schalten anschließend mit hoher Frequenz. Dadurch kann ein vergleichsweise kleiner Transformator die galvanische Trennung und Spannungswandlung übernehmen. Auf der Sekundärseite entstehen geglättete und geregelte Gleichspannungen.

Die Rückkopplung misst die Ausgangsgrößen und regelt die Schaltstufe nach. Der Wirkungsgrad ist kleiner als 100 Prozent; die Differenz zwischen aufgenommener und abgegebener Leistung wird überwiegend zu Wärme und muss abgeführt werden.

Spannungsschienen im heutigen ATX-PC

Das Plus- oder Minuszeichen einer Spannung beschreibt ihre Richtung relativ zu einem festgelegten Bezugspotenzial, im PC meist Masse beziehungsweise COM mit 0 Volt. +12 V liegt 12 Volt oberhalb dieses Bezugspunkts, -12 V liegt 12 Volt darunter. Zwischen +12 V und -12 V bestünde deshalb eine Spannungsdifferenz von 24 Volt. Eine negative Spannung ist weder „negativer Strom“ noch eine zweite Art elektrischer Energie.

Spannung ist immer eine Differenz zwischen zwei Punkten. Welche Stromrichtung entsteht, hängt davon ab, wie eine Schaltung angeschlossen ist. Die -12-Volt-Schiene wird in heutigen PCs nur noch mit geringer Leistung für einzelne Kompatibilitätsfunktionen bereitgestellt; sie versorgt keine modernen Hauptverbraucher.

CPU, RAM, Chipsatz und GPU arbeiten intern mit deutlich niedrigeren, dynamisch geregelten Spannungen. Spannungswandler auf Mainboard und Grafikkarte erzeugen diese aus den angelieferten Schienen. Die Bezeichnung „Rail“ kann eine elektrische Ausgangsschiene oder eine getrennte Strombegrenzung meinen. Mehrere 12-Volt-Rails bedeuten daher nicht zwangsläufig mehrere vollständig getrennte Wandler.

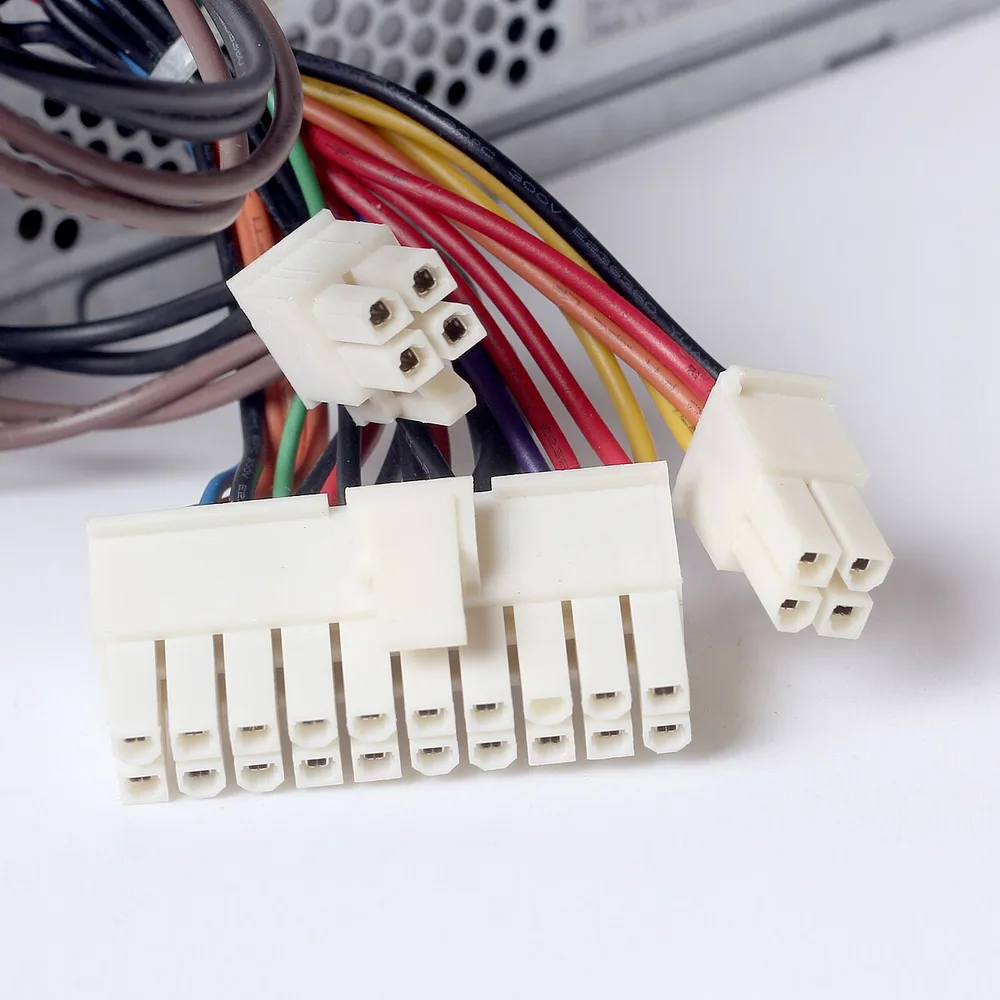

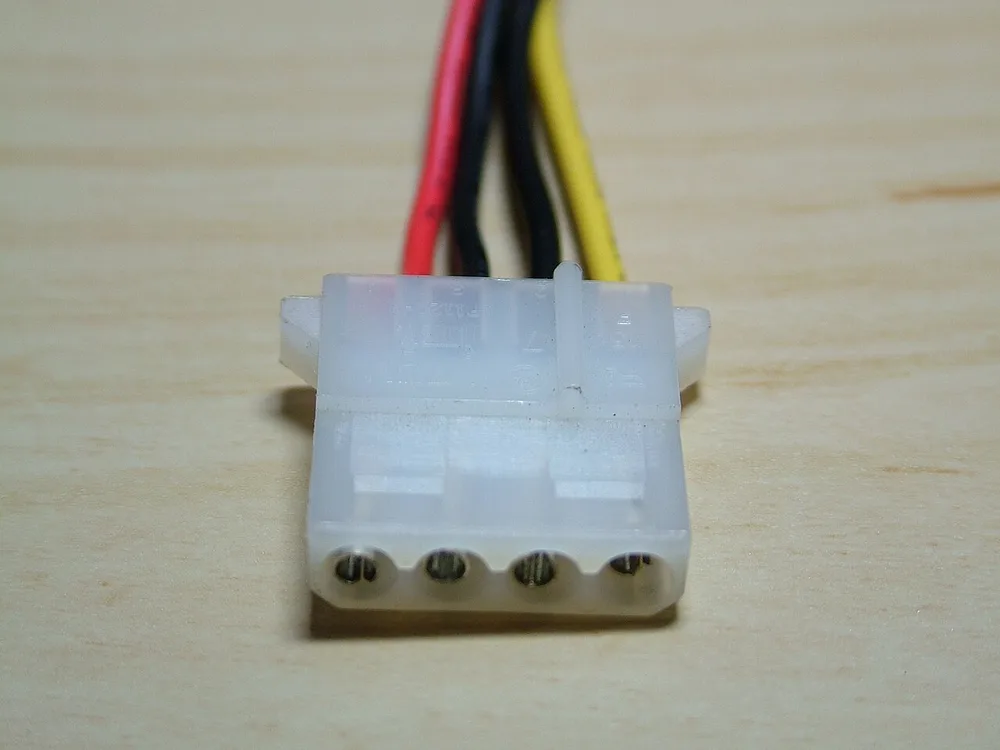

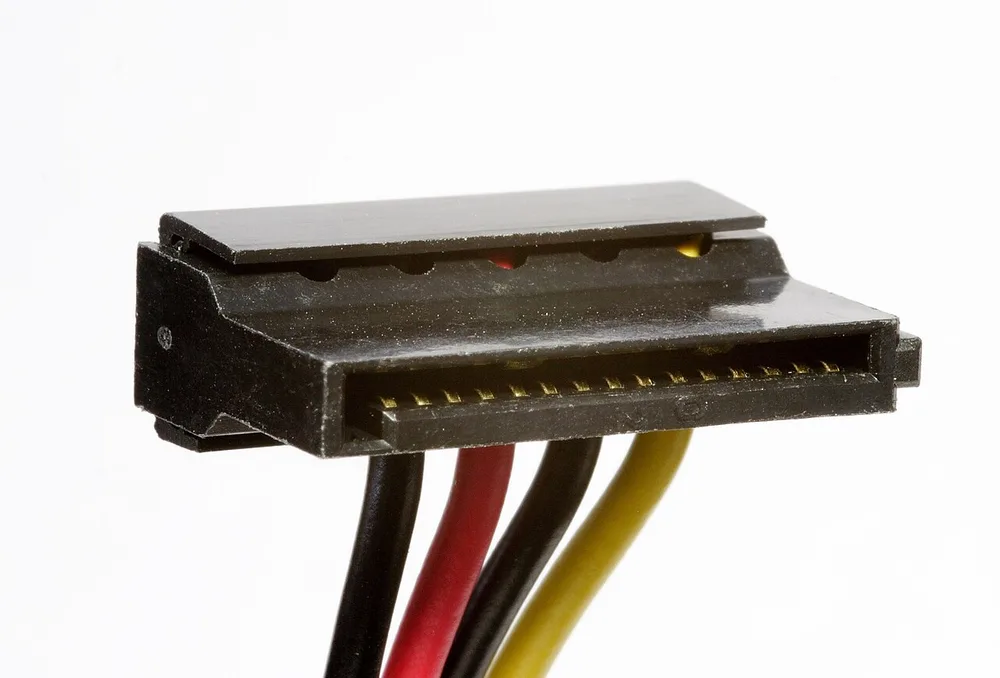

Reale ATX-Stromstecker erkennen

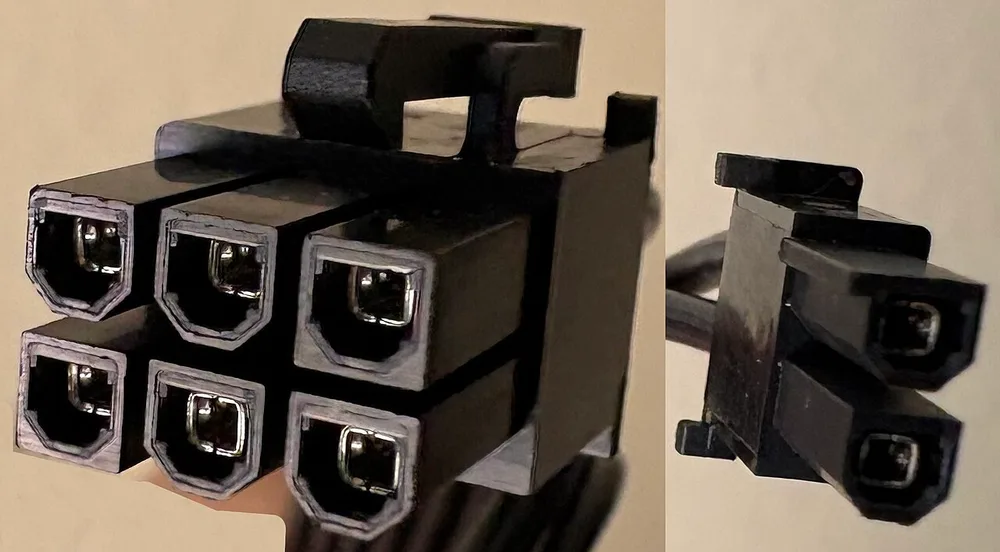

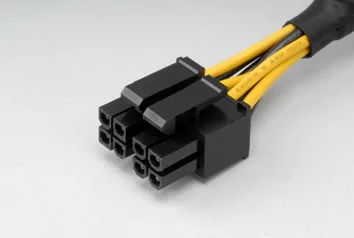

Stecker dürfen nicht nach Farbe oder ungefährer Form zugeordnet werden. Vor allem CPU- und PCIe-8-Pin sehen ähnlich aus, sind aber anders codiert und belegt. Bei modularen Netzteilen ist nur die Komponentenseite standardisiert: Die Buchsenbelegung am Netzteil kann herstellerspezifisch und sogar zwischen Modellserien verschieden sein. Kabel eines anderen Netzteils dürfen daher nur verwendet werden, wenn der Hersteller die Kompatibilität ausdrücklich bestätigt.

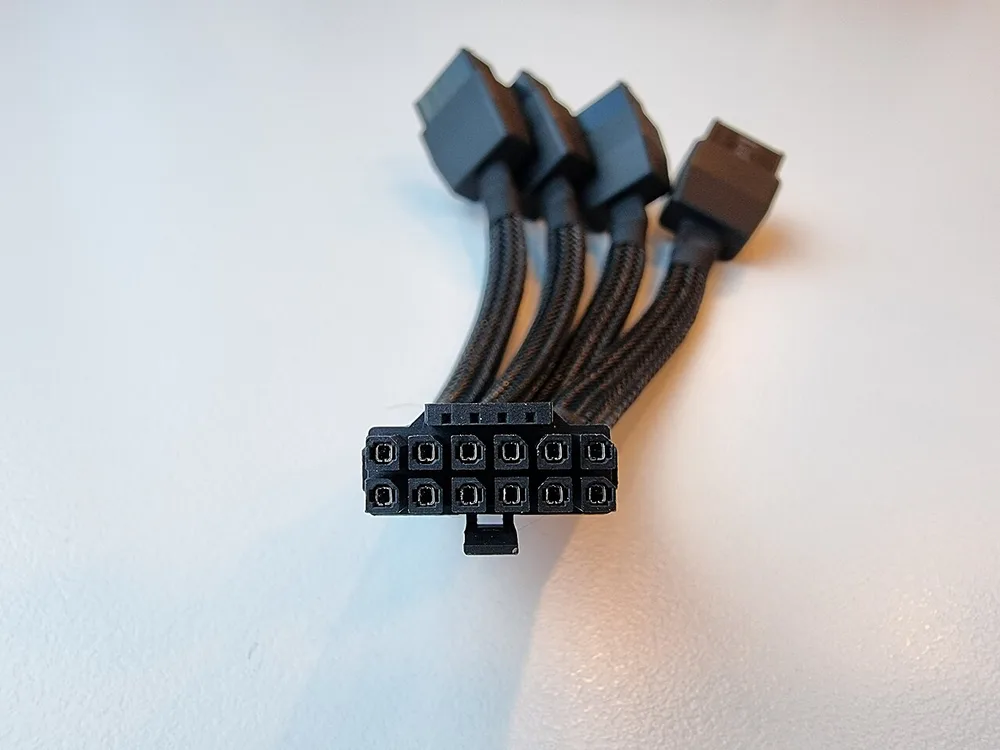

12VHPWR und 12V-2x6 besitzen dieselbe grundlegende 16-Pin-Steckgesichtsform. Die Revision lässt sich auf einem gewöhnlichen Frontfoto daher nicht zuverlässig bestimmen; entscheidend sind Spezifikation und Kennzeichnung von Netzteil, Kabel und Grafikkarte.

ATX 3.1 und kurze Leistungsspitzen

Der aktuelle Intel-Leitfaden für Desktop-Netzteile richtet sich nach ATX 3.1. Er berücksichtigt unter anderem kurzzeitige Leistungsspitzen von PCIe-Erweiterungskarten und beschreibt den 12V-2x6-Zusatzanschluss. Ein passender Stecker allein beweist jedoch weder die Qualität des Netzteils noch die Eignung für jede Grafikkarte.

12V-2x6 ersetzt in der aktuellen Spezifikation die frühere 12VHPWR-Ausführung. Die Kontaktgeometrie wurde so überarbeitet, dass die Sense-Kontakte erst bei weiter eingesteckten Leistungskontakten sicher schließen sollen. In der Praxis bleiben vollständig eingesteckte Stecker, geeignete Biegeradien und unveränderte Originalkabel entscheidend.

Nennleistung und Typenschild lesen

Die Nennleistung in Watt bezeichnet die vom Hersteller zugesicherte Ausgangsleistung unter den festgelegten Betriebsbedingungen. Sie ist nicht der dauerhafte Stromverbrauch des PCs. Ein 850-Watt-Netzteil nimmt bei einem Rechner mit 200 Watt Ausgangslast nur die für diese Last zuzüglich Verluste erforderliche Eingangsleistung auf.

Das Typenschild nennt für jede Ausgangsspannung den maximalen Strom. Mit P = U × I lässt sich die theoretische Leistung einer Schiene berechnen. Kombinierte Grenzwerte sind zusätzlich zu beachten: Die Einzelwerte verschiedener Schienen dürfen nicht einfach addiert werden, wenn der Hersteller eine kleinere gemeinsame Maximalleistung angibt.

Netzteil sinnvoll dimensionieren

Netzteilrechner von Herstellern können als Plausibilitätsprüfung dienen, ersetzen aber nicht den Blick in technische Daten. Ein zu knappes Netzteil kann bei Lastspitzen abschalten oder instabil werden. Ein extrem überdimensioniertes Modell kostet mehr und arbeitet bei sehr kleiner Last nicht zwangsläufig im günstigsten Bereich.

Wirkungsgrad und Verlustleistung

Der Wirkungsgrad η ist das Verhältnis von abgegebener Gleichstromleistung zur aufgenommenen Wirkleistung. Er hängt vom Netzteil, der Netzspannung und dem Lastpunkt ab. Eine Effizienzangabe gilt deshalb nie pauschal für jeden Betriebszustand.

80 PLUS richtig einordnen

80 PLUS prüft Netzteile an festgelegten Lastpunkten und Netzspannungen. Zertifizierungsstufen wie Bronze, Silver, Gold, Platinum und Titanium kennzeichnen erreichte Effizienzgrenzen des jeweiligen Programms. Die Werte unterscheiden sich unter anderem zwischen 115-Volt- und 230-Volt-Programmen. Die alte Kurzregel „ab 20 Prozent immer mindestens 80 Prozent“ reicht deshalb nicht für alle Klassen und Prüfprogramme aus.

Das Zertifikat bewertet primär Effizienz und bestimmte elektrische Messwerte des geprüften Modells. Es ist kein vollständiges Gütesiegel für Bauteilqualität, Lautstärke, Spannungsregelung, Schutzschaltungen oder Lebensdauer. Dafür sind technische Daten und unabhängige Prüfungen zusätzlich nötig.

Bauformen und Kabelmanagement

RGB-Beleuchtung ist ein optisches Zusatzmerkmal und keine eigene elektrische Netzteilklasse. Bauform, Leistung, Effizienz, Schutz und Anschlussausstattung bleiben unabhängig davon zu beurteilen.

Schutzschaltungen und Qualitätsmerkmale

• Ausreichende Anzahl passender Originalkabel und Stecker ohne Adapterketten
• Stabile Spannungsregelung und geringe Restwelligkeit unter wechselnder Last
• Lüfterregelung, Lagerqualität und Geräuschverhalten passend zum Arbeitsplatz
• Zulässiger Temperaturbereich, Garantie und nachvollziehbare technische Dokumentation
• Unabhängige Tests des exakt gleichen Modells und nicht nur derselben Produktfamilie

Montage und Fehlersuche

• Vor Arbeiten ausschalten, Netzstecker ziehen und gegen unbeabsichtigtes Einschalten sichern.
• 24-Pin-, CPU-, GPU- und Laufwerksstecker vollständig einrasten lassen; keine Gewalt anwenden.
• CPU- und PCIe-Kabel trotz ähnlicher Form nicht vertauschen.
• 12V-2x6 nicht direkt am Stecker scharf knicken und sichtbaren Spalt nach dem Einstecken vermeiden.
• Modulare Kabel niemals ungeprüft zwischen Netzteilen austauschen.
• Lüftungsöffnungen freihalten und Netzteil passend zur Gehäusebelüftung montieren.
• Bei spontanen Abschaltungen zunächst Ereignis, Lastzustand, Temperaturen, Kabel und Komponentenkonfiguration dokumentieren. Ein einfacher „Paperclip-Test“ beweist weder stabile Spannungen unter Last noch eine vollständige Funktion.

Zusammenfassung

Ein PC-Netzteil ist ein geregeltes Schaltnetzteil mit galvanischer Trennung, mehreren Gleichspannungsausgängen, Steuersignalen und Schutzfunktionen. Moderne PCs beziehen den Großteil ihrer Leistung aus +12 V und erzeugen niedrigere Kernspannungen nahe am Verbraucher.

Eine fachgerechte Auswahl verbindet realistischen Leistungsbedarf, Lastspitzen, richtige Anschlüsse, Bauform, Effizienz, Schutz, Lautstärke und Qualität. Die Wattzahl allein reicht ebenso wenig wie ein 80-PLUS-Logo oder ein bestimmtes Kabelmanagement.
